Добро пожаловать в мир точного управления
Педали BRD Divergent Vector — это отличное дополнение для ручки управления двигателями BRD Impulse Throttle!
Благодаря единому для двух устройств контроллеру, встроенному в РУД, инженерам-конструкторам удалось сделать педали Divergent Vector ещё более доступными для пилотов, позволяя максимально выгодно собрать полноценный кокпит!
Одноосевой вариант решает ключевую задачу — отдельное, точное и плавное управление по рысканию, делая педали надежным решением для гражданской и боевой авиации, вертолетов и космических симуляторов!
Собрать устройство самостоятельно — не просто легко, а интересно! Вас ждет подробная пошаговая инструкция, насыщенная фото и интерактивными схемами, которые сделают процесс сборки увлекательным, понятным и быстрым.
После сборки вы с легкостью выполните начальную настройку и калибровку с помощью удобного и наглядного конфигуратора VPC CADET Configurator — всё продумано до мелочей, чтобы вы могли сосредоточиться на главном: полетах.
Обратите внимание!
Изображения в этой инструкции носят справочный характер и могут незначительно отличаться от деталей в вашем комплекте. Это нормально — мы постоянно улучшаем нашу продукцию!
Перечень рекомендуемого инструмента для сборки
Для комфортной и качественной сборки педалей BRD-301 вам потребуется минимальный набор инструментов:
Инструменты:
-
Набор шестигранников (Allen key)
-
Отвертка с крестовой насадкой
-
Пинцет или плашка для захвата мелких деталей (по желанию)
-
Линейка или штангенциркуль (для измерения длины крепежа)
- Универсальный СУПЕР-КЛЕЙ (приобретается отдельно)
Оцените свои силы перед началом сборки
Прежде чем приступить к сборке, обязательно ознакомьтесь с инструкцией. Мы постарались сделать её максимально наглядной и подробной, но вам важно трезво оценить свои навыки и готовность к аккуратной работе с мелкими деталями. Если вы сомневаетесь — лучше пригласить помощника.
Как различать крепежные элементы
🔩 Все винты, болты, гайки и шайбы систематизированы по типоразмерам с соответствующей маркировкой упаковки.
Чтобы избежать ошибок:
Сравнивайте длину и диаметр деталей с указанными на схеме
Используйте линейку или штангенциркуль для точного замера
Обращайте внимание на форму головки винта и тип резьбы
Благодаря продуманной системе упаковки, вы легко найдете нужные элементы в нужный момент ✌️
Шаг 1. Установка стоек внутренней пластины.
| Наименование | Кол-во | Пакет |
| Пластина опорная 1 | 1 | |
| Стойка М3 18 мм | 2 | Стойки и пружины |
| Винт ISO 7380 M3x10 | 2 | М3 |
Шаг 2. Установка внешней пластины.
| Корпус | 1 | |
| Пластина опорная 2 | 1 | |
| Винт ISO 7380 M6x20 | 5 | М6 |

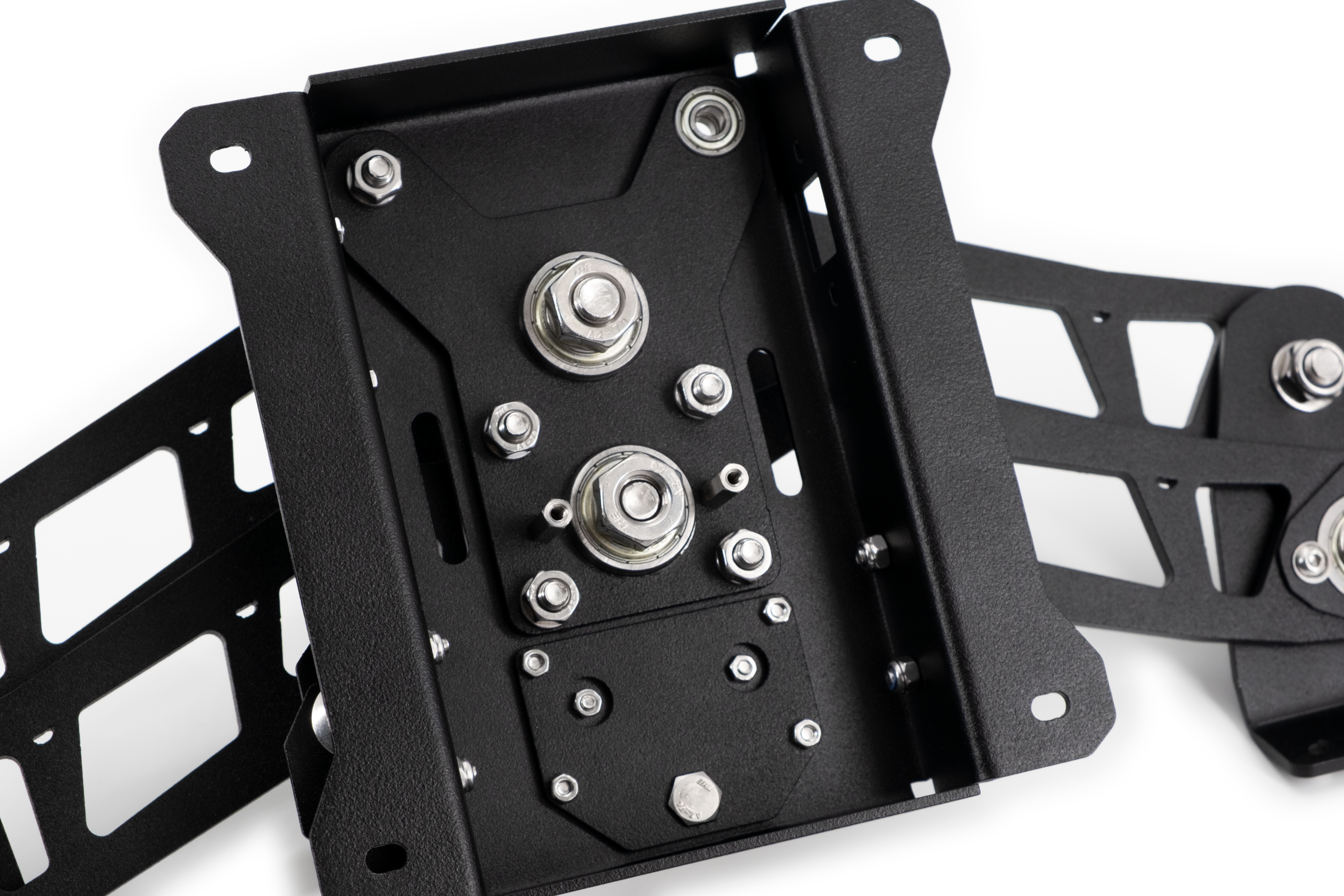

Шаг 3. Фиксация обеих пластин
Болты/винт центрируют и удерживают шайбы при монтаже и временно удаляются после затяжки гаек!
| Наименование | Кол-во | Пакет |
| Шайба 10х16х1 | 2 | М10 |
| Шайба 10х16х1,5 | 2 | |
| Болт DIN 933 M10x35 | 1 | |
| Болт DIN 933 M10x50 | 1 | |
| Шайба 6х10х0,5 | 1 | М6 |
| Шайба 6х10х2 | 1 | |
| Винт ISO 7380 M6x30 | 1 | |
| Гайка DIN 934 M6 | 5 | |
| Шайба DIN 127 6 | 5 |
Шаг 4. Установка Шильда
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M3x6 | 2 | М3 |
| Гайка DIN 934 M3 | 2 | |
| Винт ISO 7380 M4x10 | 2 | М4 |
| Гайка DIN 985 M4 | 2 | |
| Шильд BRD | 1 | Прочее |
Шаг 5. Установка стопорной пластины
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M3x6 | 4 | М3 |
| Болт DIN 933 M6x30 | 1 | М6 |
| Гайка DIN 934 M6 | 1 | |
| Стойка М3 8 мм | 4 | Стойки и пружины |
| Пластина стопорная | 1 | – |

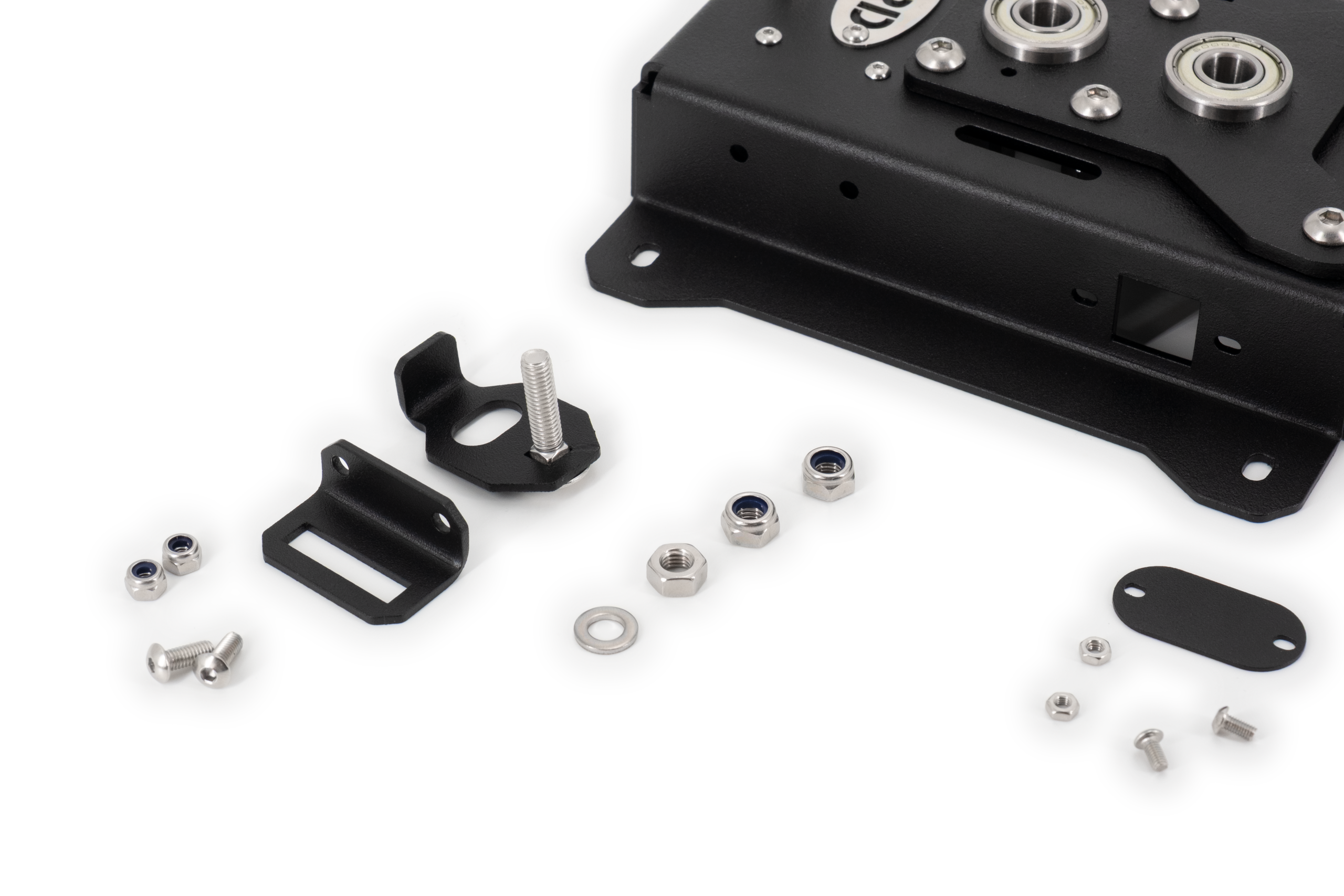

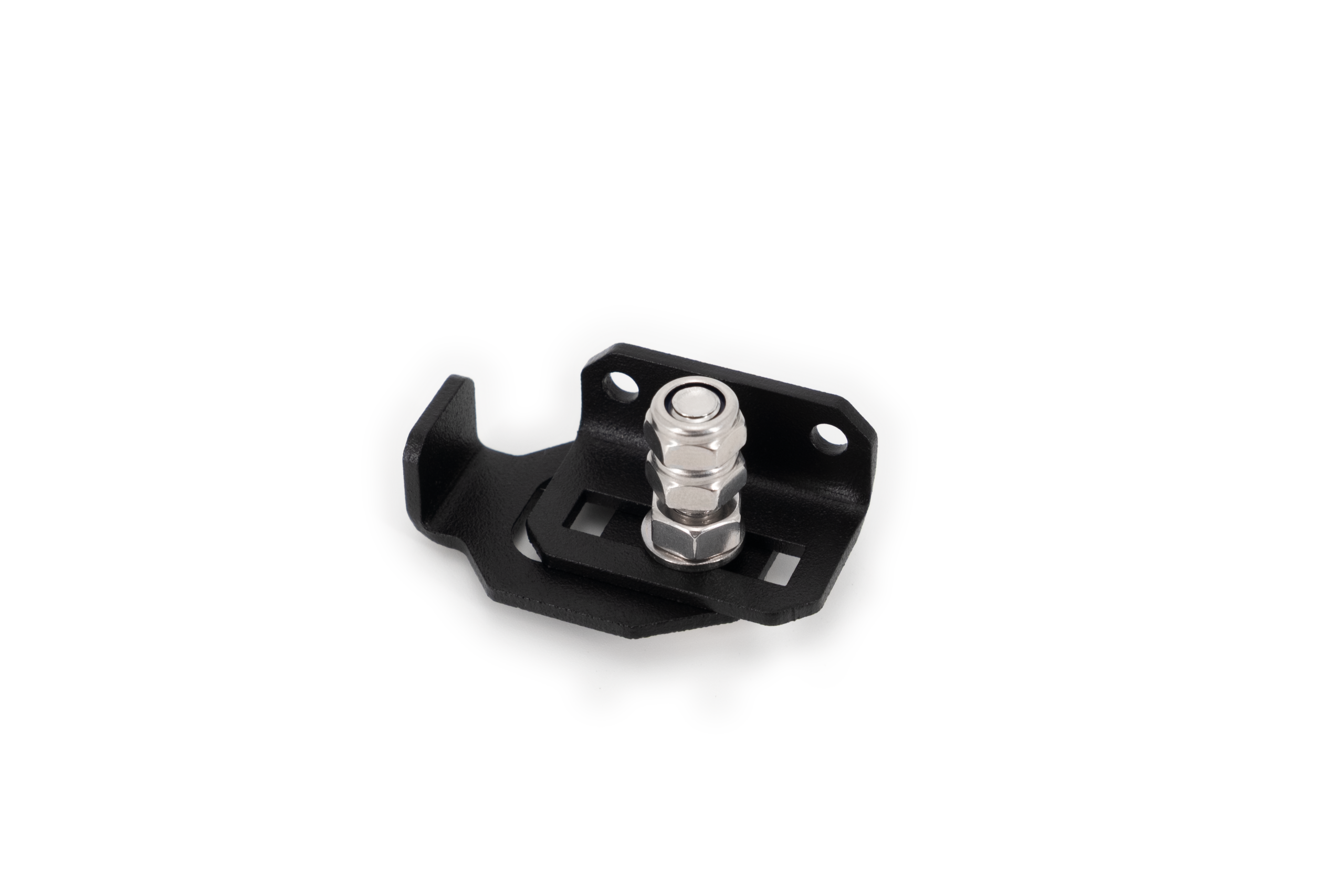

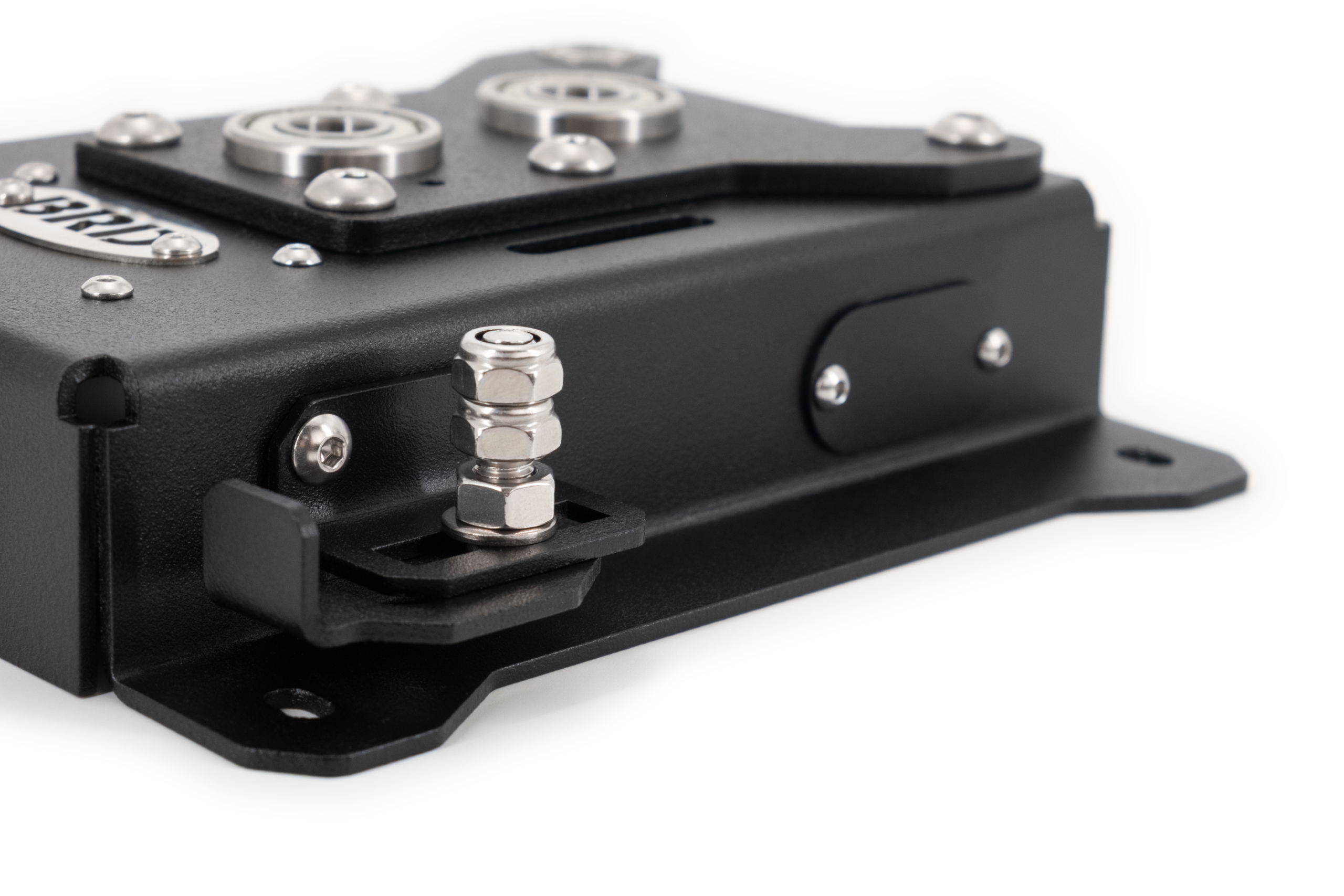

Шаг 6. Сборка и установка узла преднатяга
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M3x6 | 2 | М3 |
| Гайка DIN 934 M3 | 2 | |
| Винт ISO 7380 M4x10 | 2 | М4 |
| Гайка DIN 985 M4 | 2 | |
| Винт ISO 8677 M6x25 | 1 | М6 |
| Гайка DIN 934 M6 | 1 | |
| Гайка DIN 985 M6 | 2 | |
| Шайба DIN 125 6,4 | 1 | |
| Заглушка | 1 | Прочее |
| Консоль | 1 | – |
| Планка преднатяга | 1 | – |
Шаг 7. Установка боковых колец
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M4x8 | 12 | М4 |
| Шайба DIN 125 4,3 | 12 | |
| Кольцо 608 | 4 | – |
| Коромысло | 2 | – |
Шаг 8. Установка упоров и фиксаторов
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M4x10 | 6 | М4 |
| Фиксатор болта | 2 | – |
| Упор кулачка | 1 | – |
| Фиксатор нижний | 1 | – |
| Пластина опорная | 1 | – |

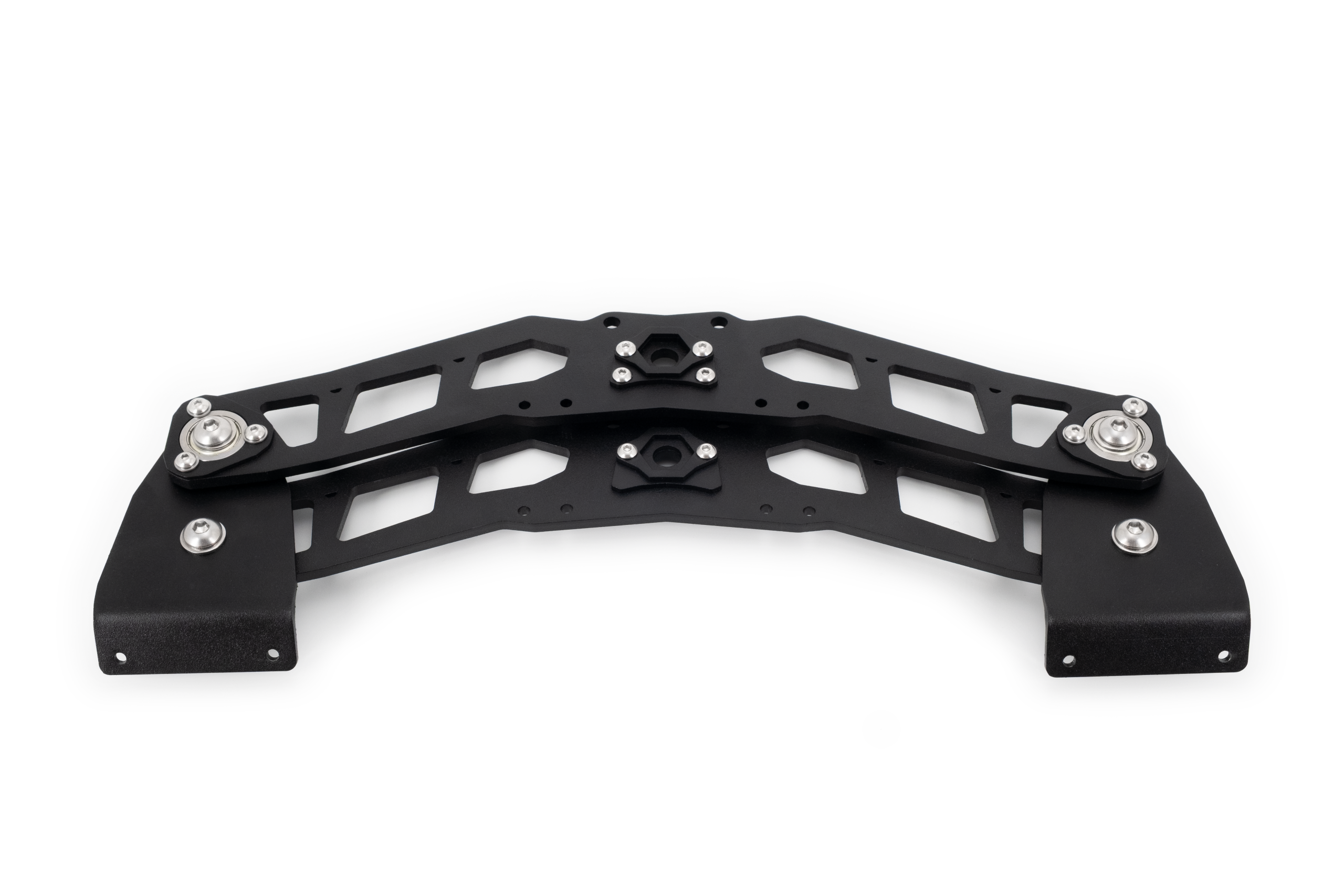

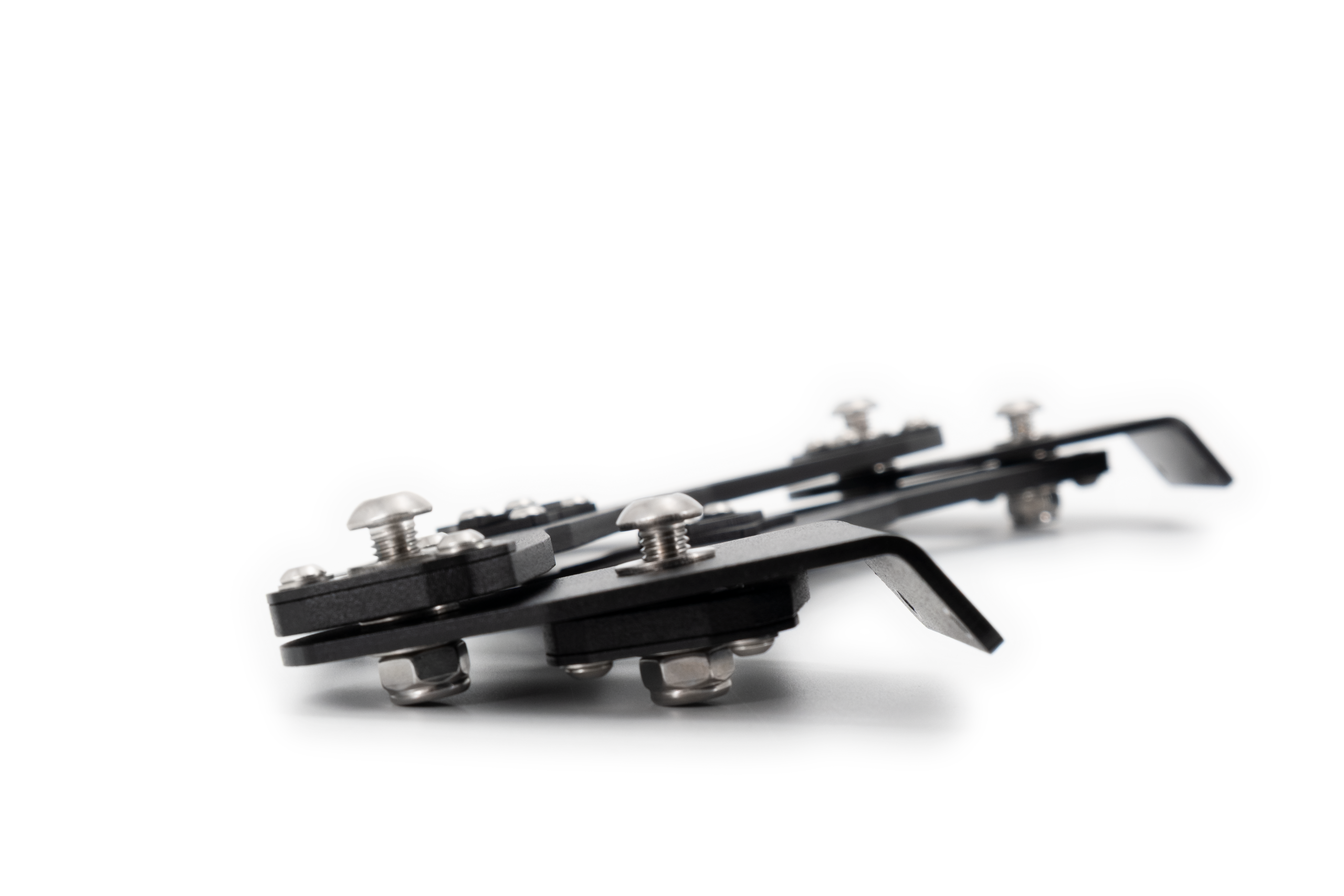

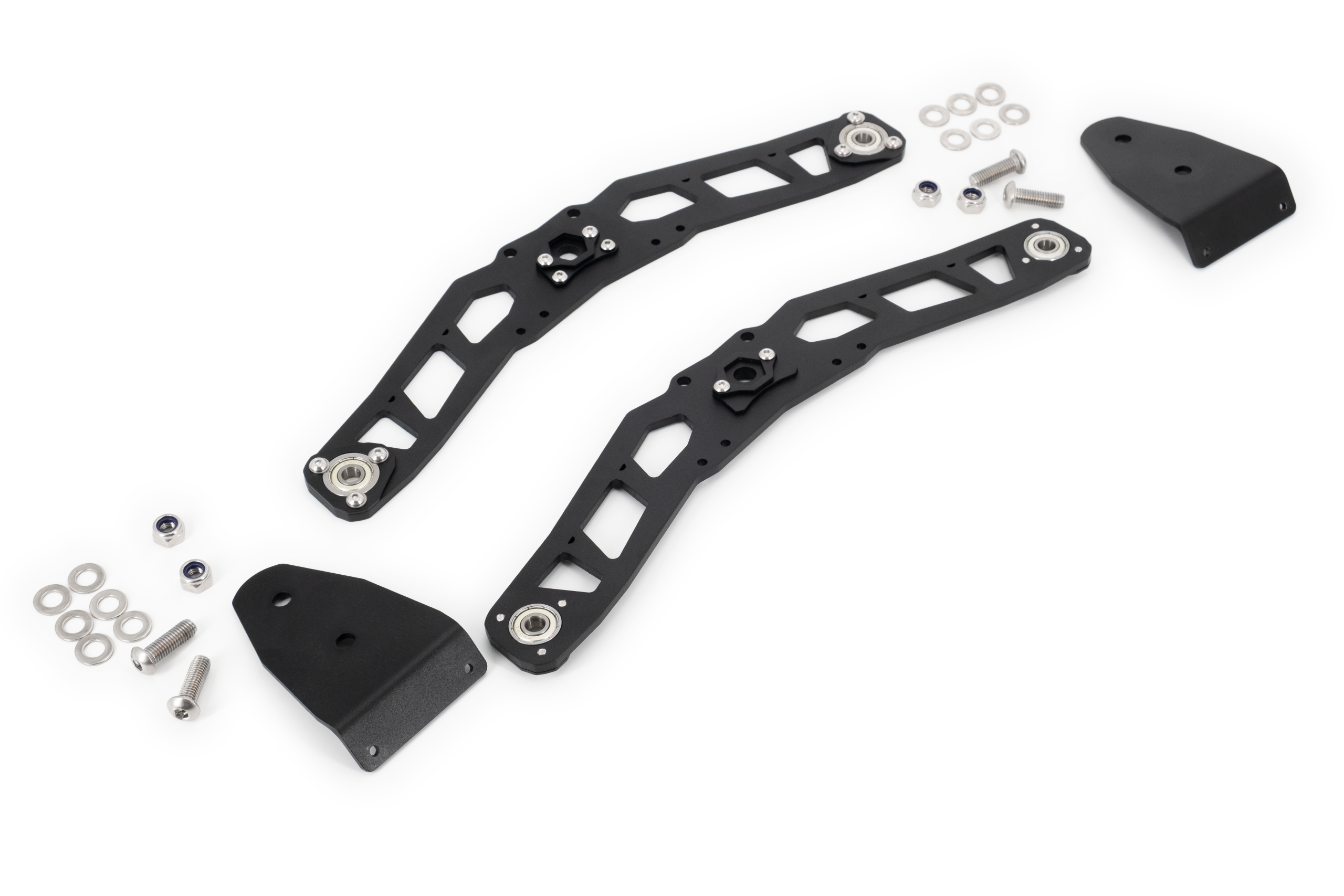

Шаг 9. Сборка коромысла
Повторить сборку для другой стороны!
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M8x25 | 4 | М8 |
| Гайка DIN 985 M8 | 4 | |
| Шайба DIN 125 8,4 | 12 | |
| Держатель | 2 | — |

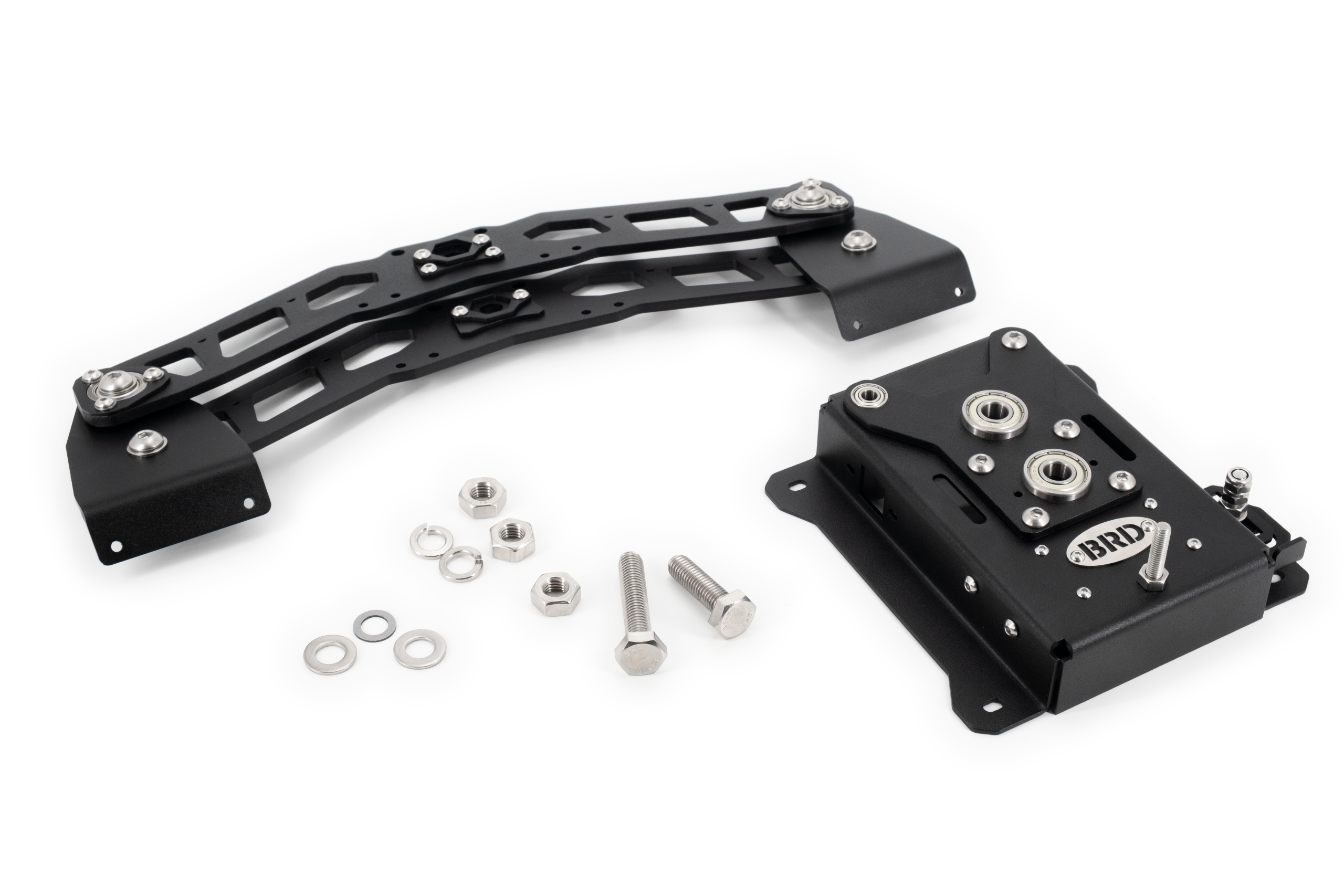

Шаг 10. Сборка коромысла с корпусом
| Наименование | Кол-во | Пакет |
| Шайба 10х16х1 | 1 | М10 |
| Гайка DIN 934 M10 | 3 | |
| Шайба DIN 125 10,5 | 2 | |
| Шайба DIN 127 10 A2 | 2 | |
| Болт DIN 933 M10x35 | 1 | |
| Болт DIN 933 M10x50 | 1 |

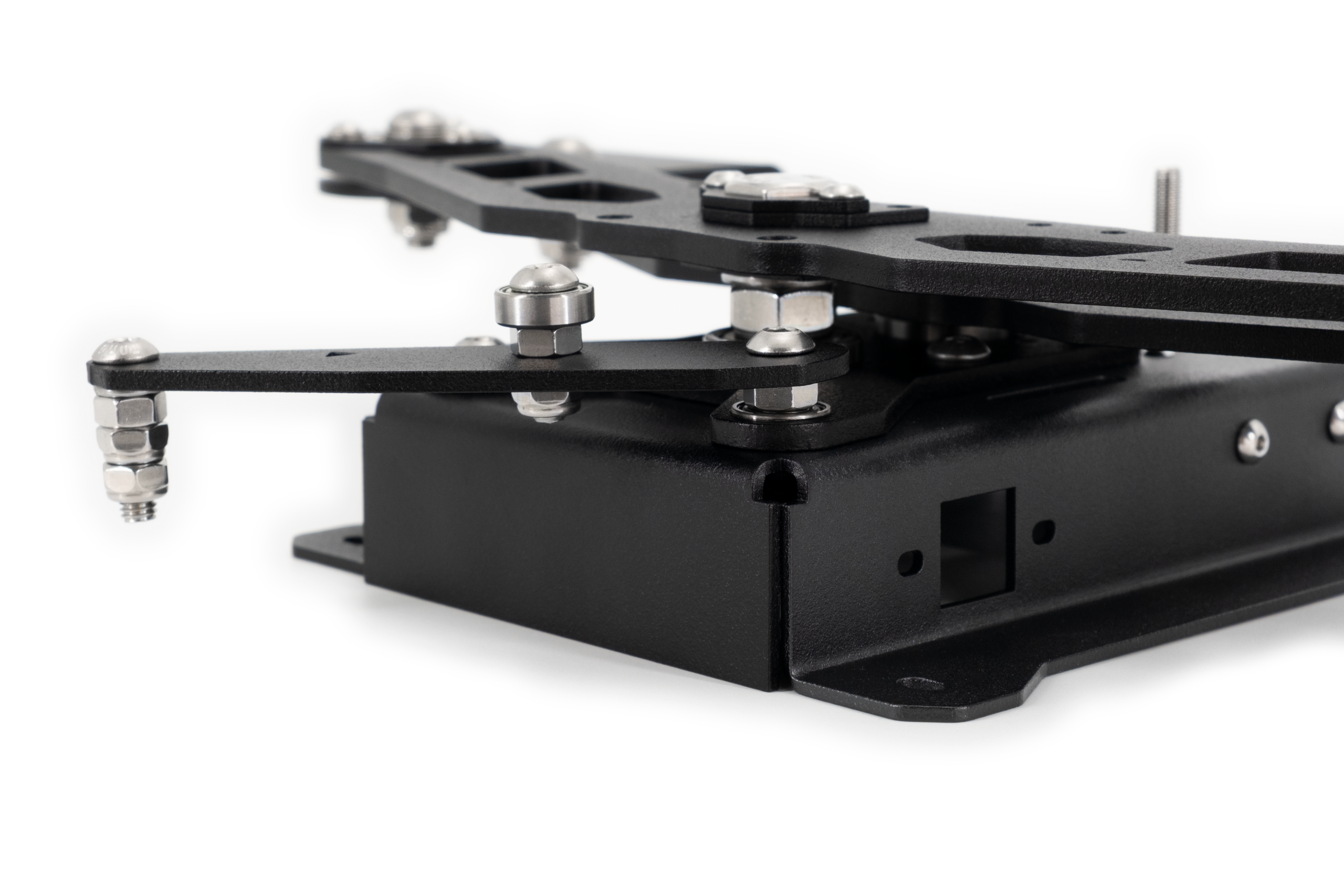

Шаг 11. Сборка рычага нагрузки
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M6x20 | 1 | М6 |
| Винт ISO 7380 M6x25 | 1 | |
| Гайка DIN 934 M6 | 2 | |
| Гайка DIN 985 M6 | 3 | |
| Шайба DIN 127 6 | 1 | |
| Подшипник 696ZZ 6х15х5 | 1 | Прочее | Рычаг нагрузки | 1 |
Шаг 12.Установка рычага нагрузки
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M6x30 | 1 | М6 |
| Гайка DIN 934 M6 | 2 | |
| Шайба DIN 127 6 | 1 |

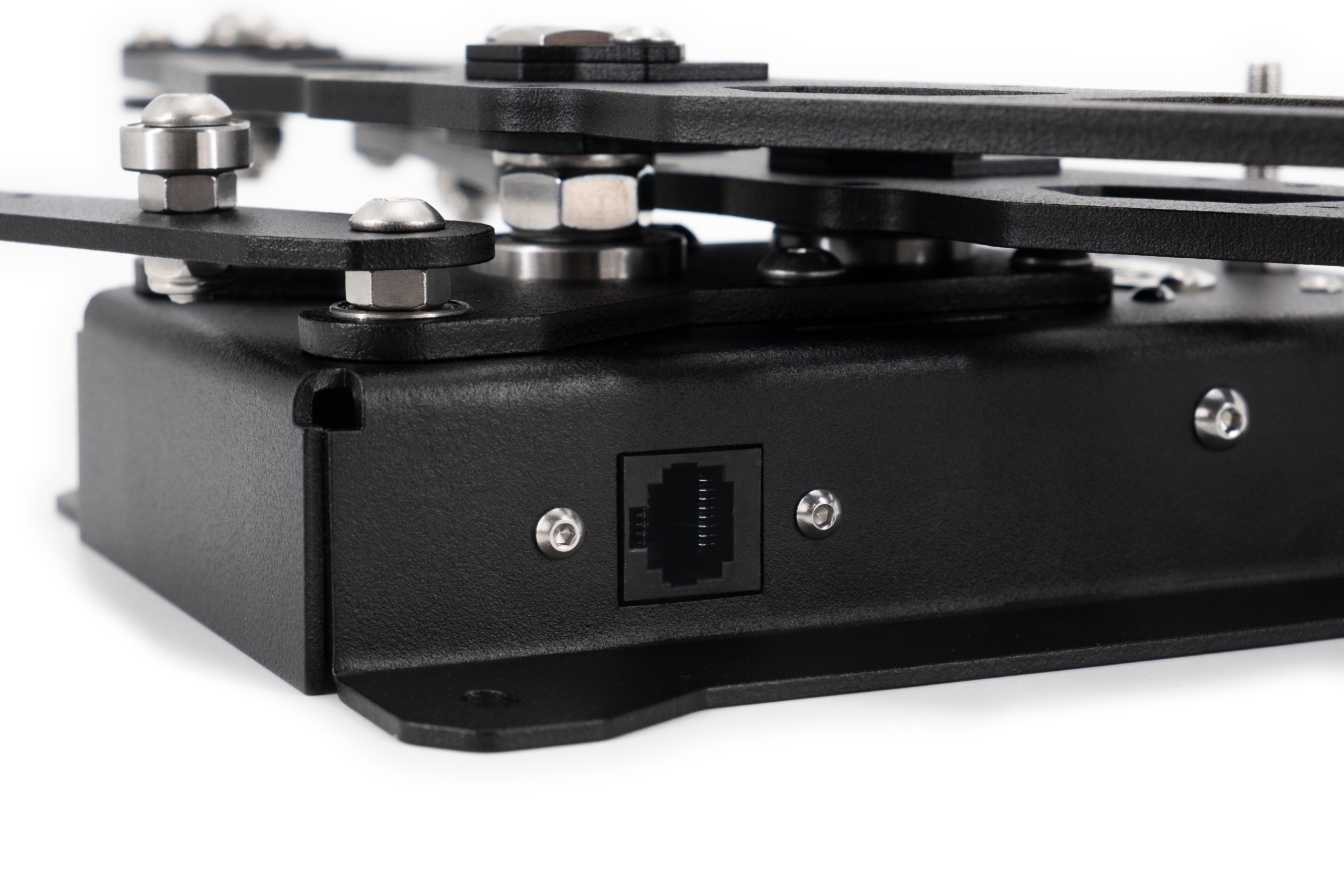

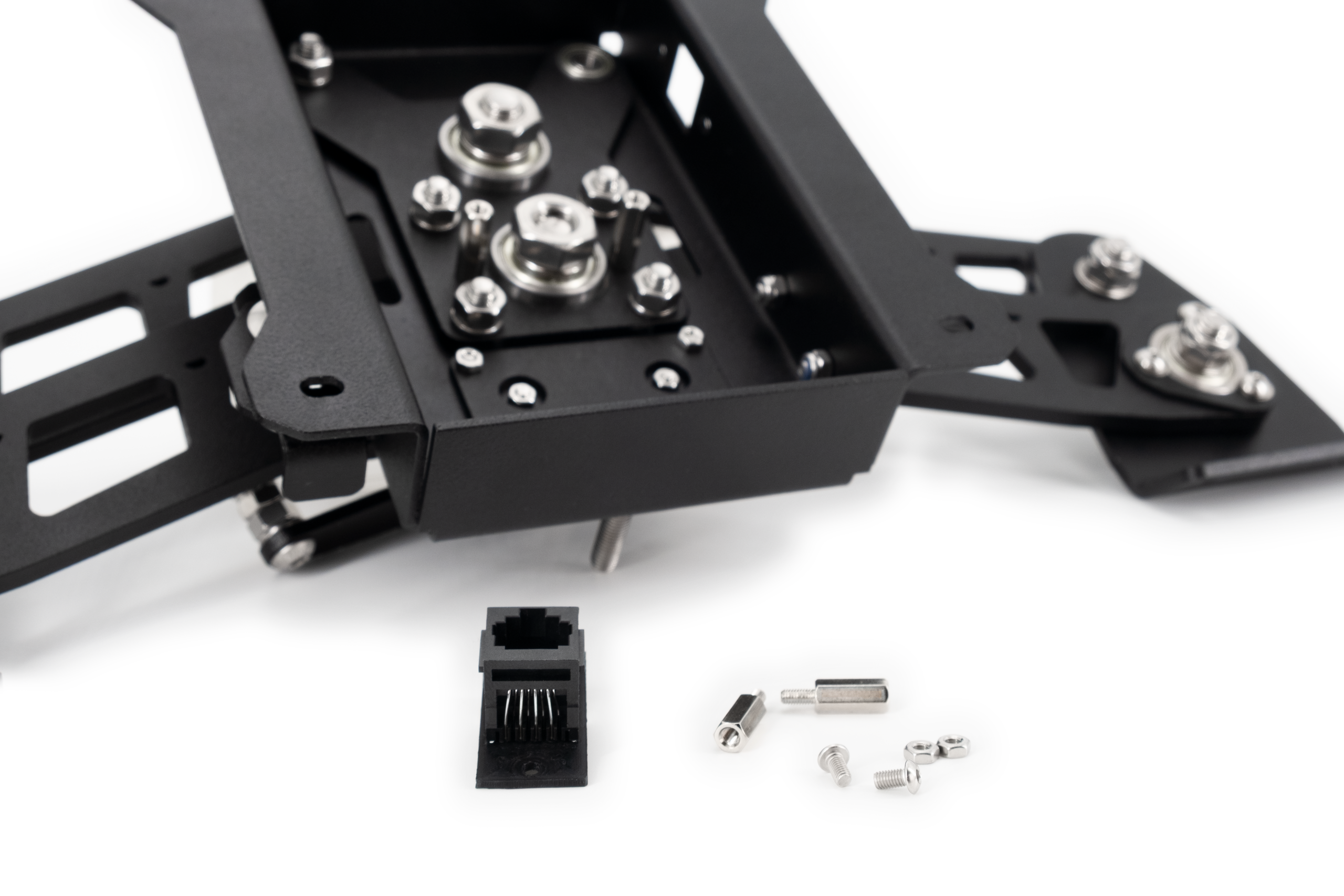

Шаг 13. Установка печатного узла RJ45
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M3x6 | 2 | М3 |
| Гайка DIN 934 M3 | 2 | |
| Стойка PCHSN-13 | 2 | Стойки и пружины |
| 440.151 СБ Печатный узел VPC.RJ45-5PIN-1 | 1 | — |

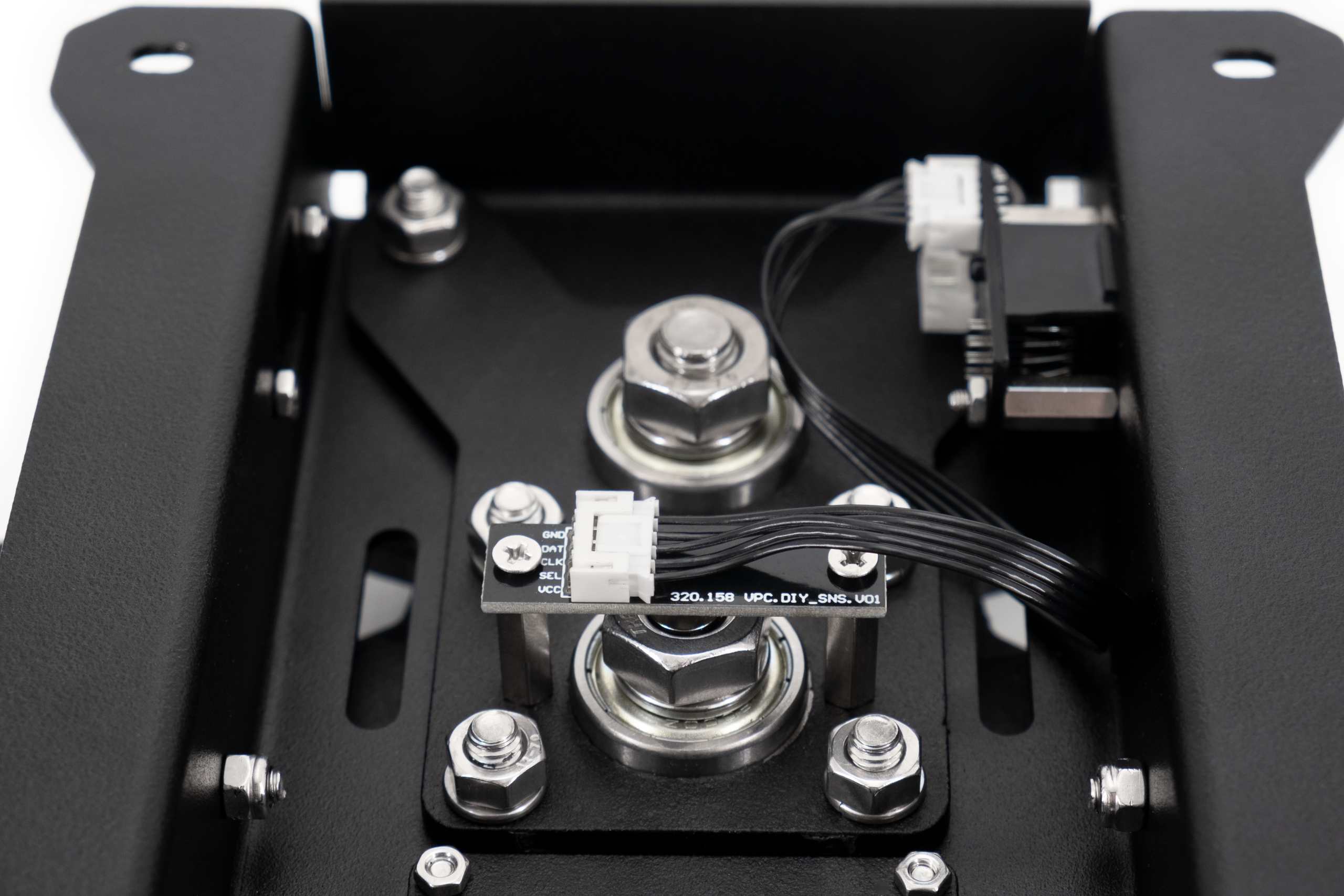

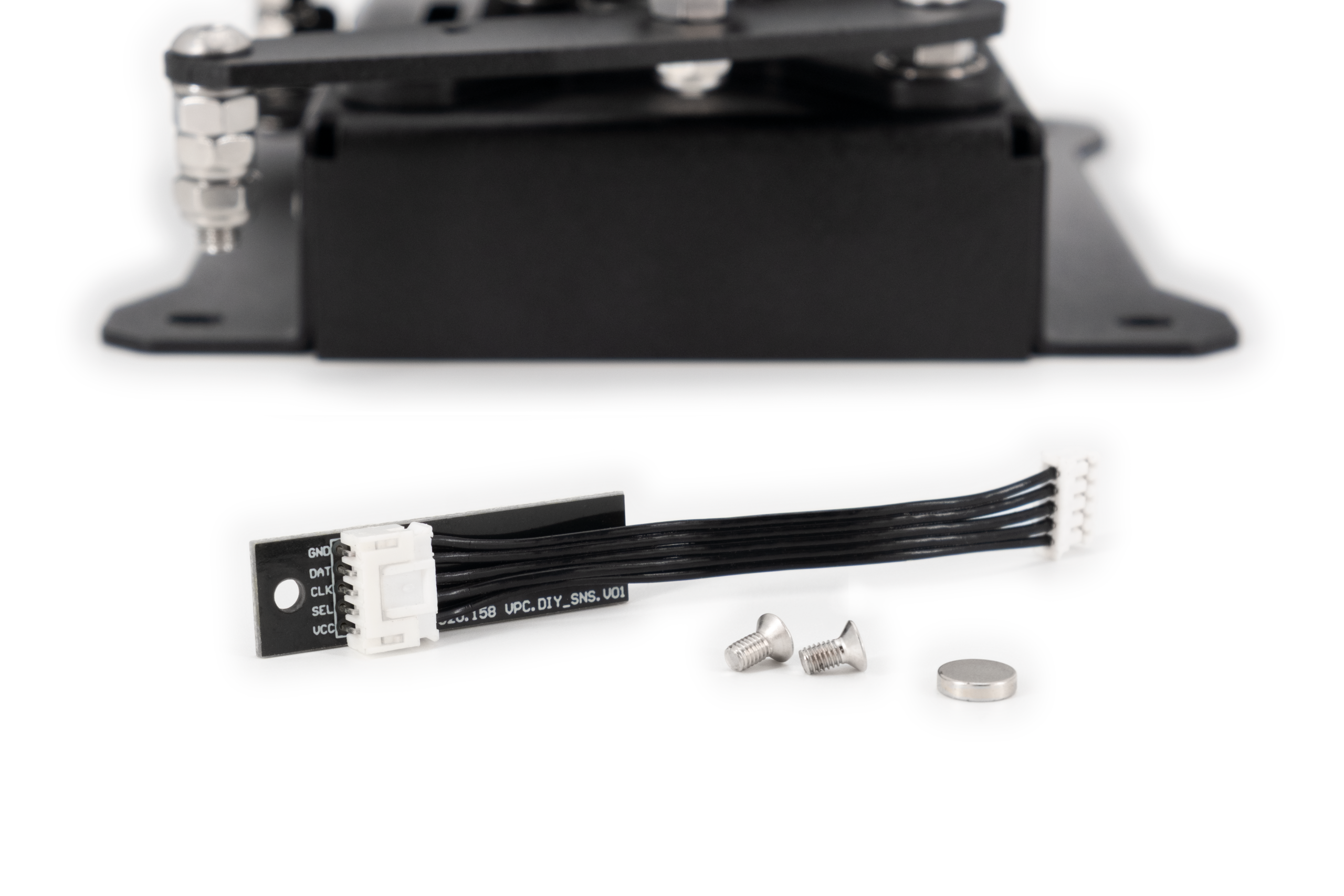

Шаг 14. Установка центрального сенсора и магнита
| Наименование | Кол-во | Пакет |
| Винт DIN 965 M3x6 | 2 | М3 |
| НМ диск D8 (магнит) | 1 | — |
| Кабель 75 | 1 | |
| 420.158 СБ Печатный узел VPC.DIY_SNS-1 | 1 |

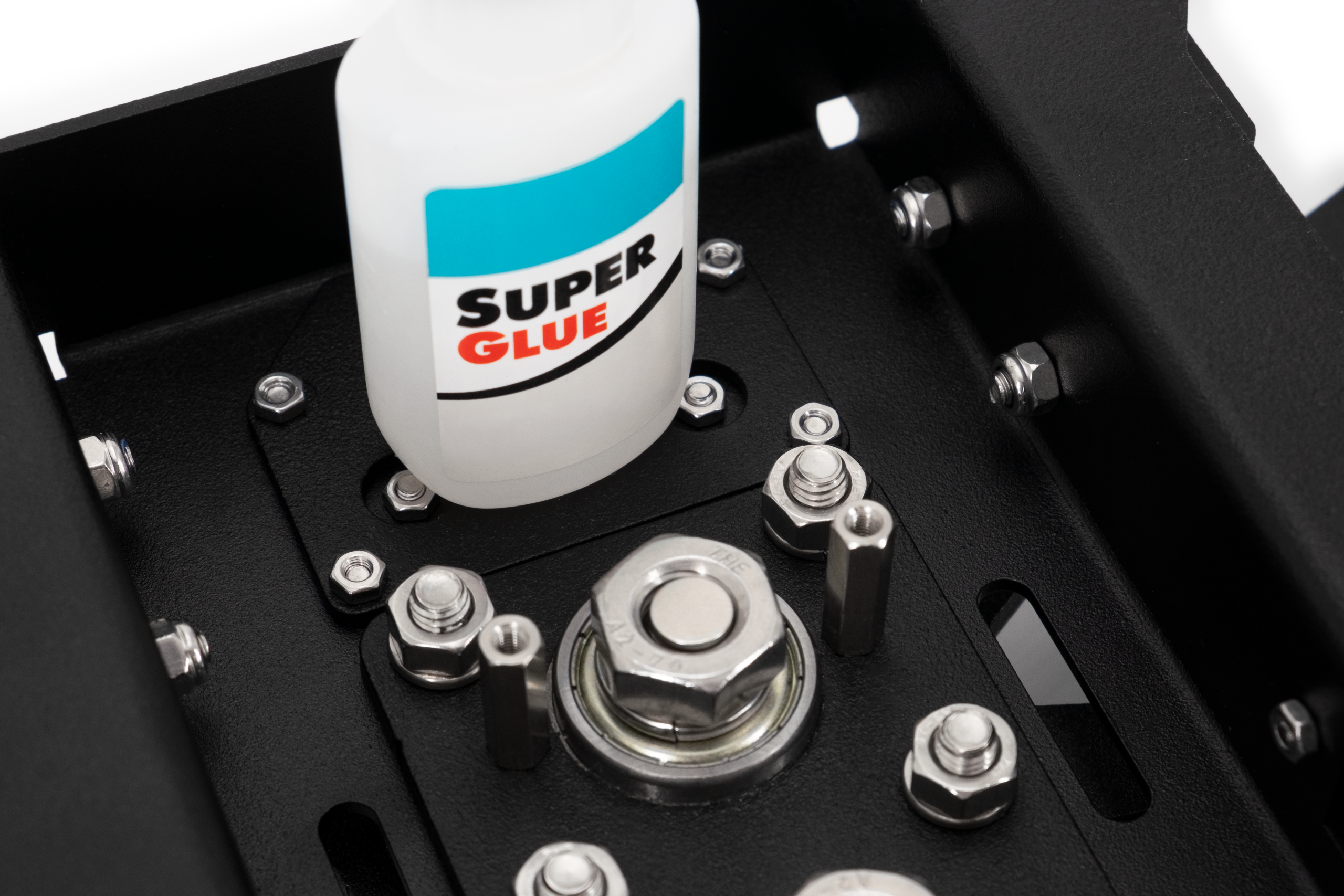

Нанести клей в местах контакта с магнитом

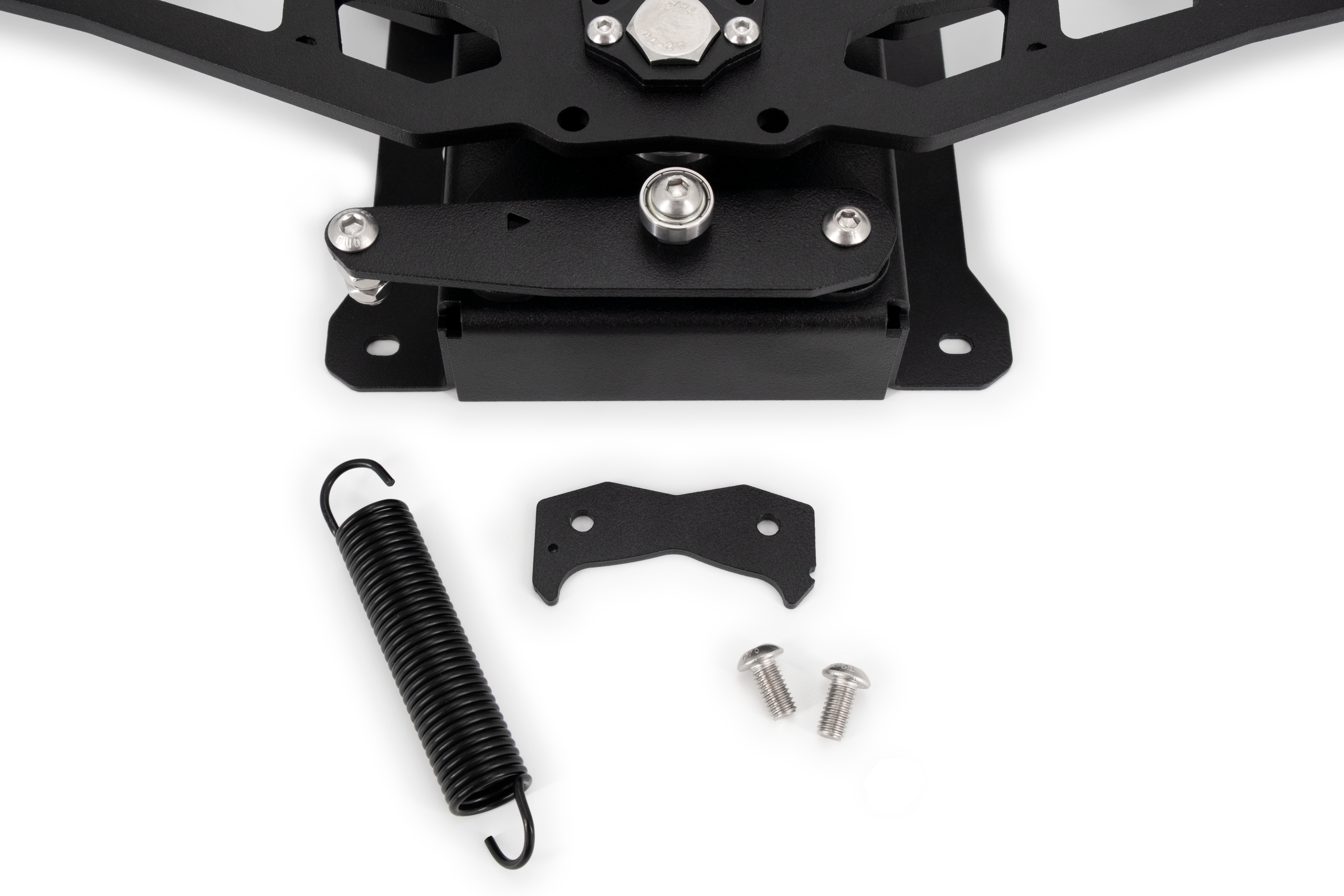

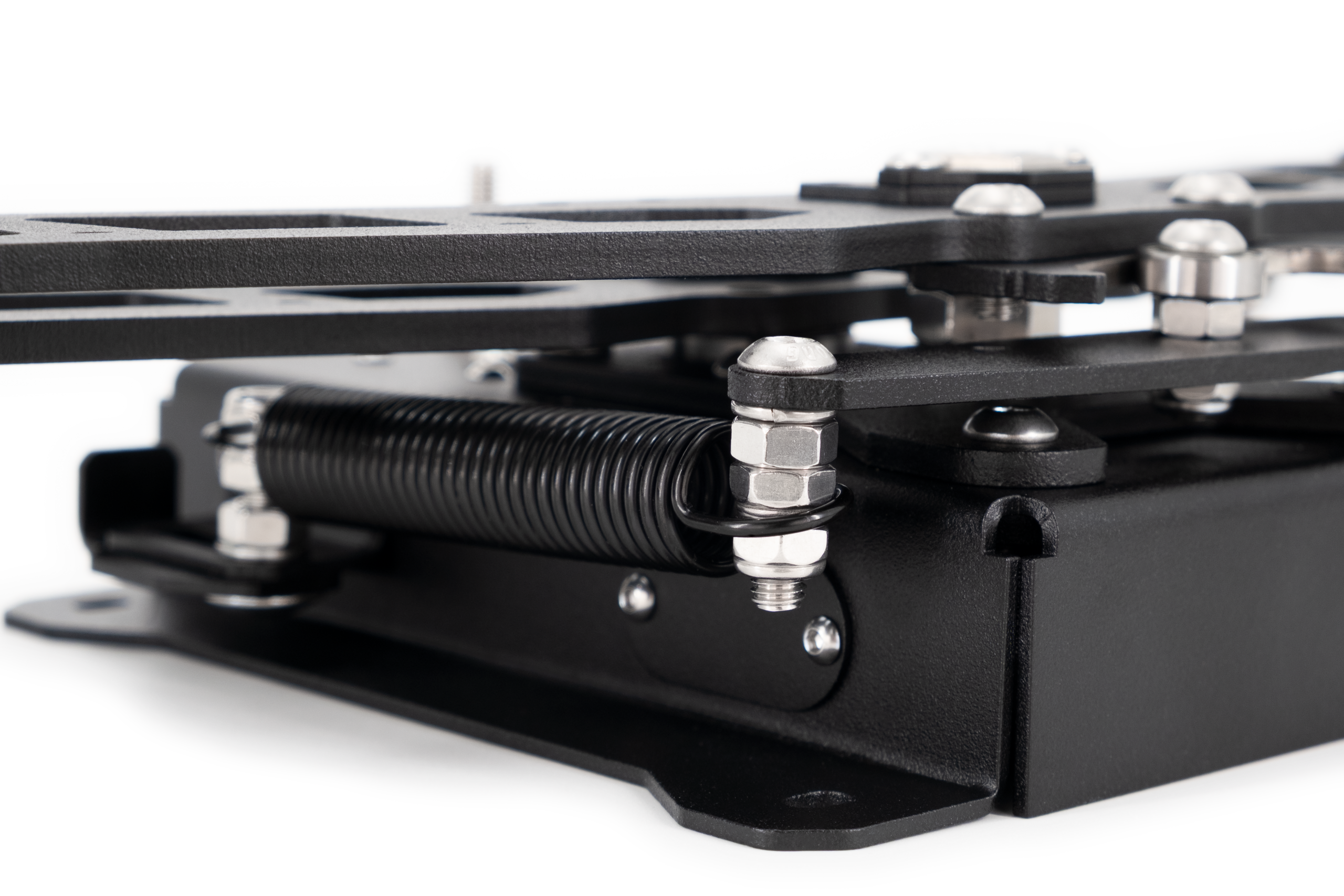

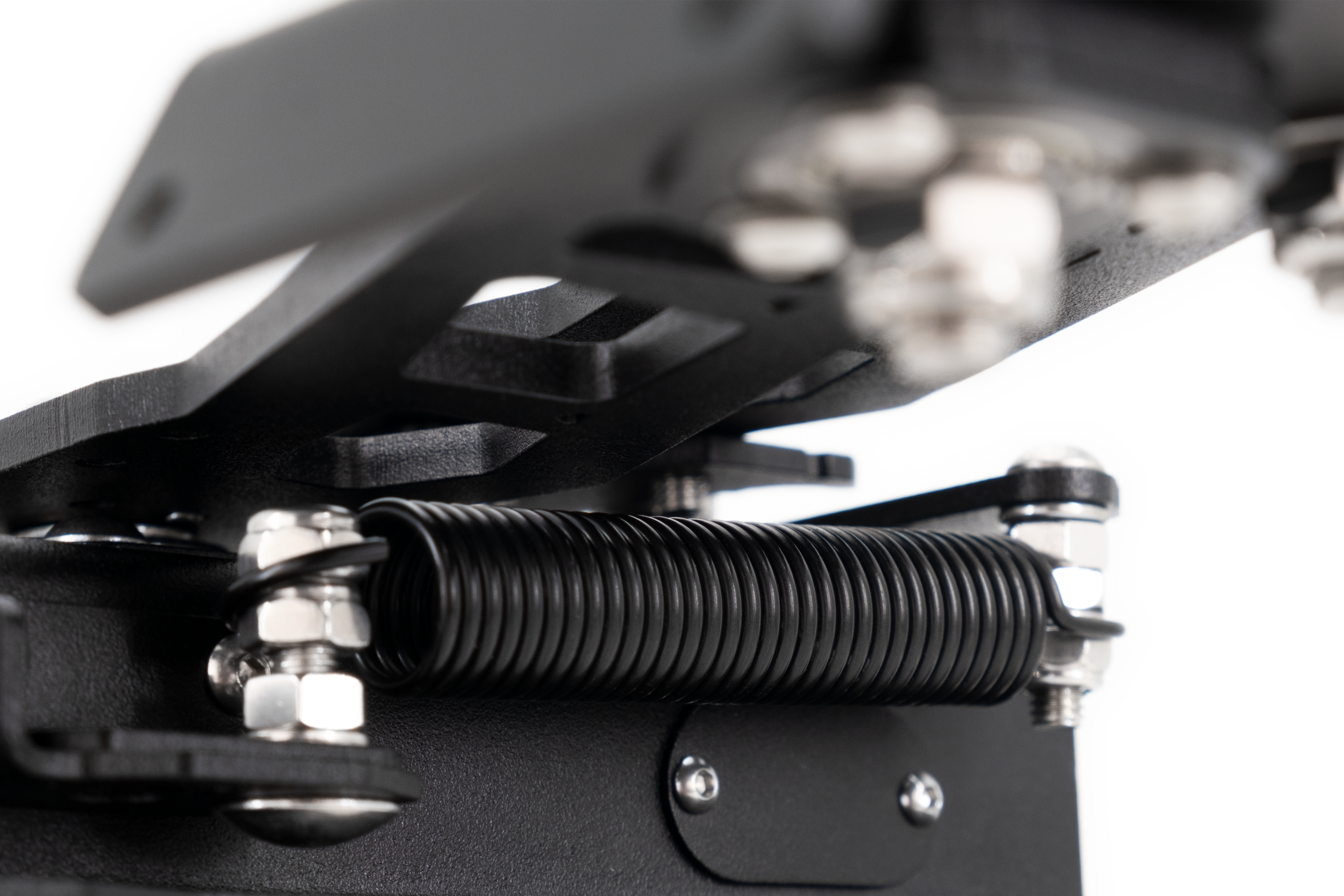

Шаг 15. Установка загружателя и пружины
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M6x12 | 2 | М6 |
| Пружина 1,8х17х31,5 | 1 | Стойки и пружины |
| Кулачок DVTS | 1 |

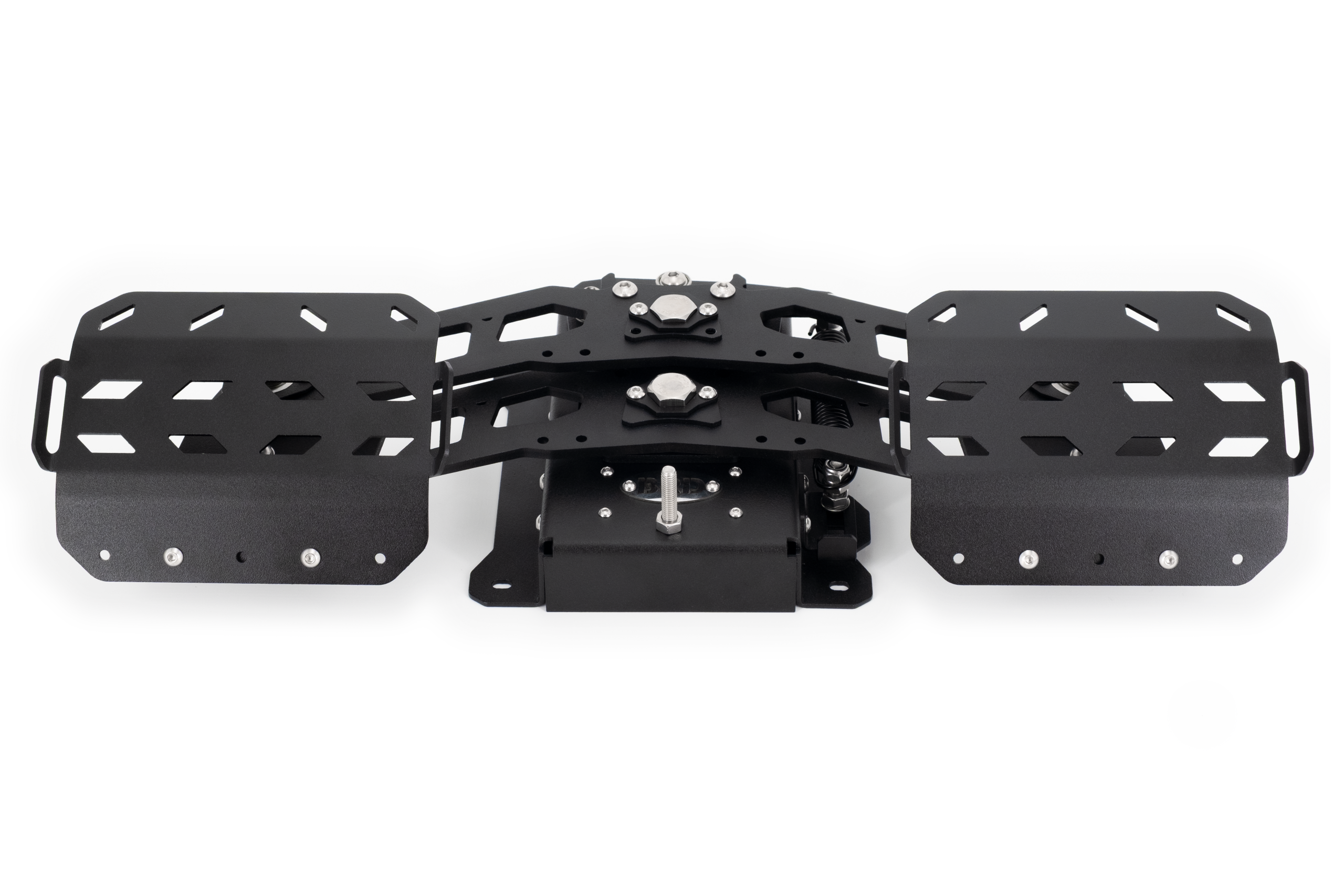

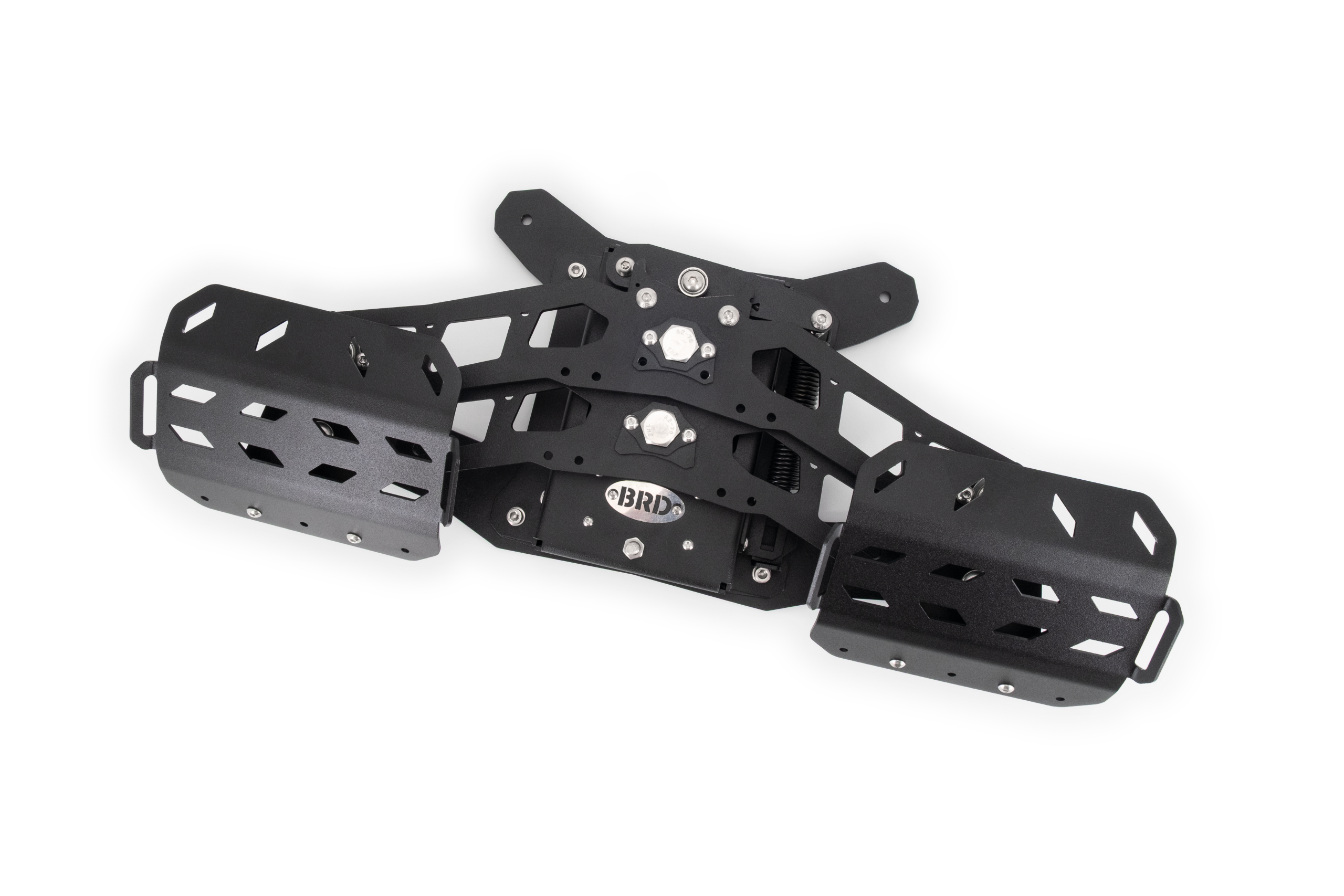

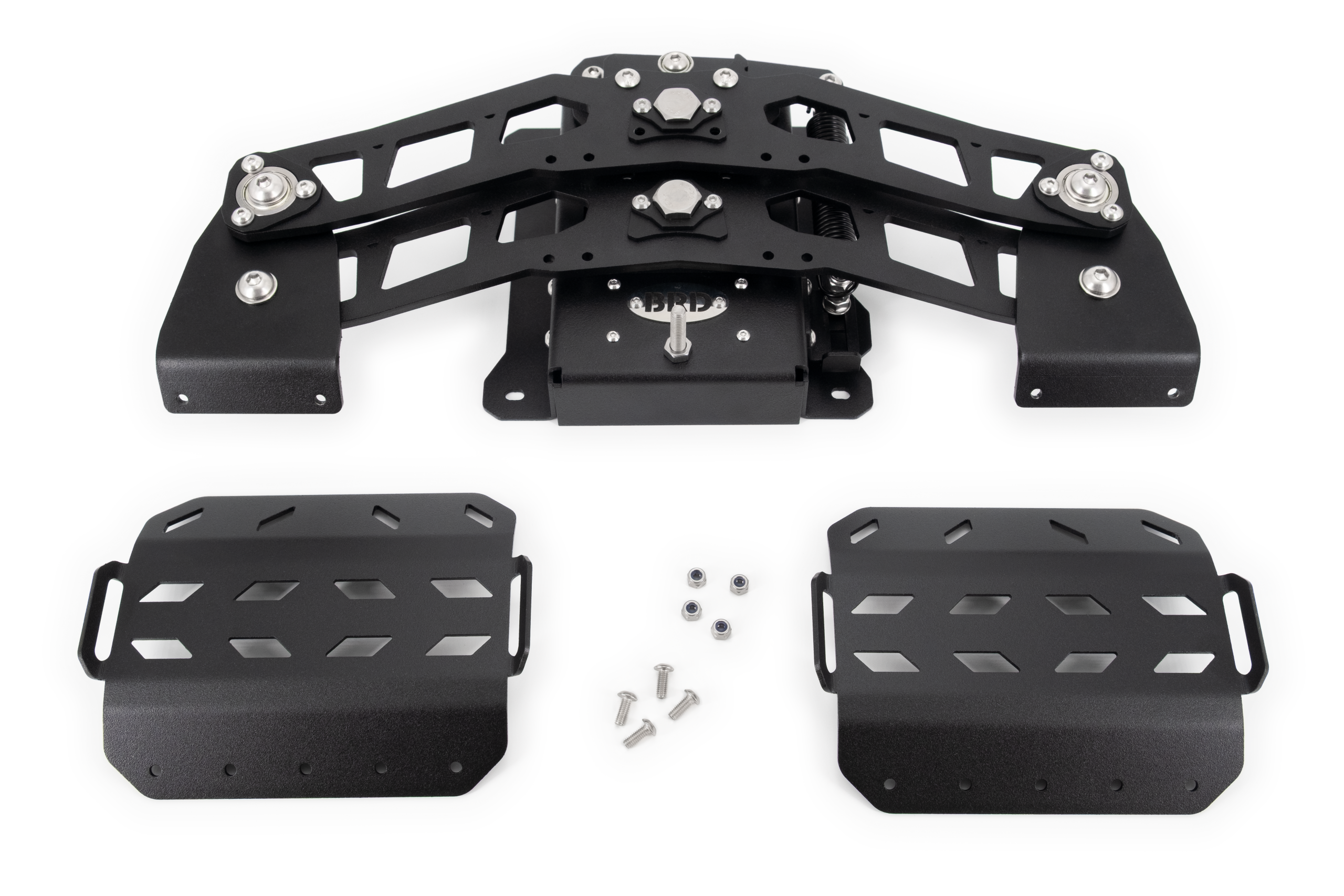

Шаг 16. Установка накладок
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M4x10 | 4 | М4 |
| Гайка DIN 985 M4 | 4 | |
| Накладка нижняя | 2 | — |
Нижние накладки, по умолчанию, в центральном положении.

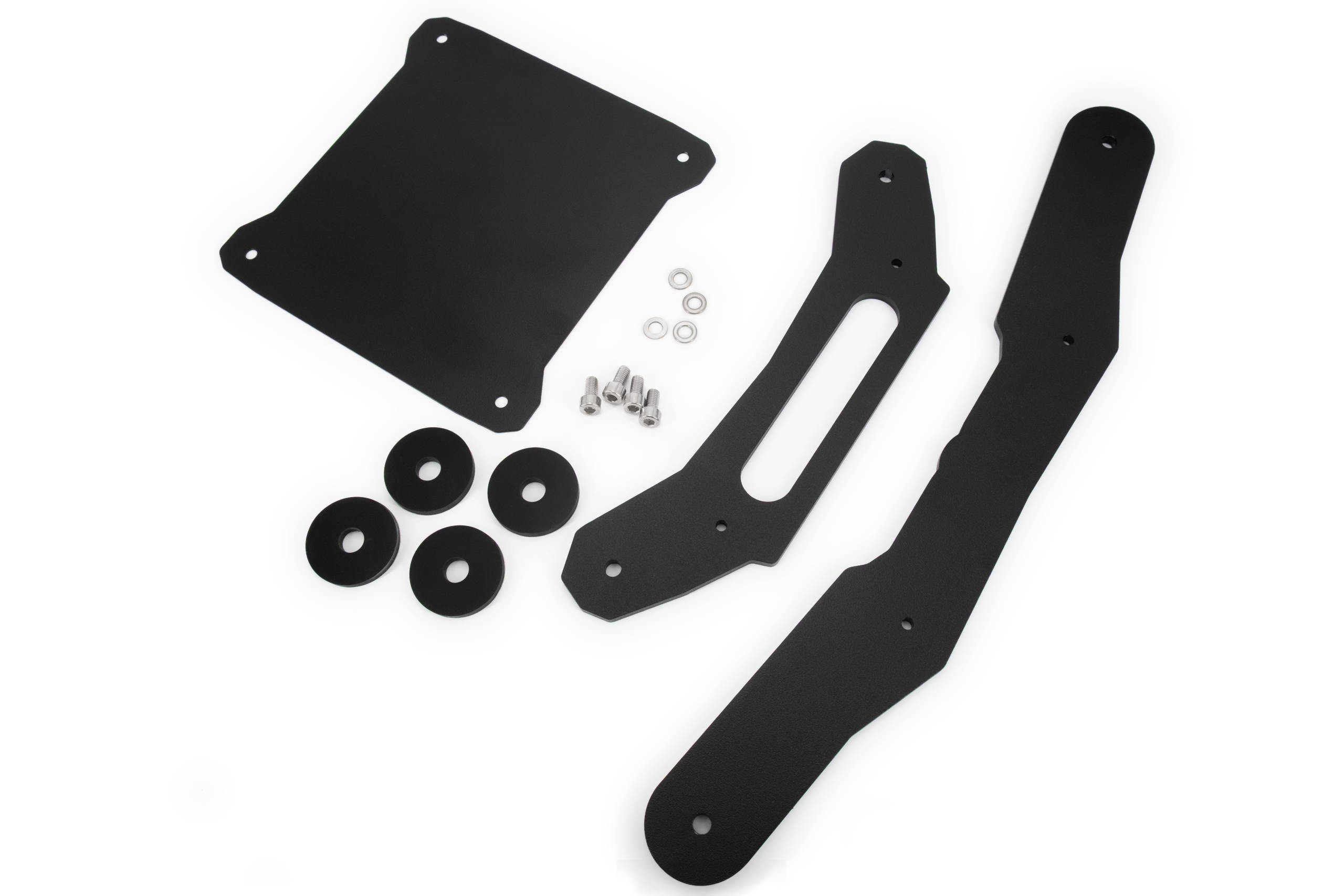

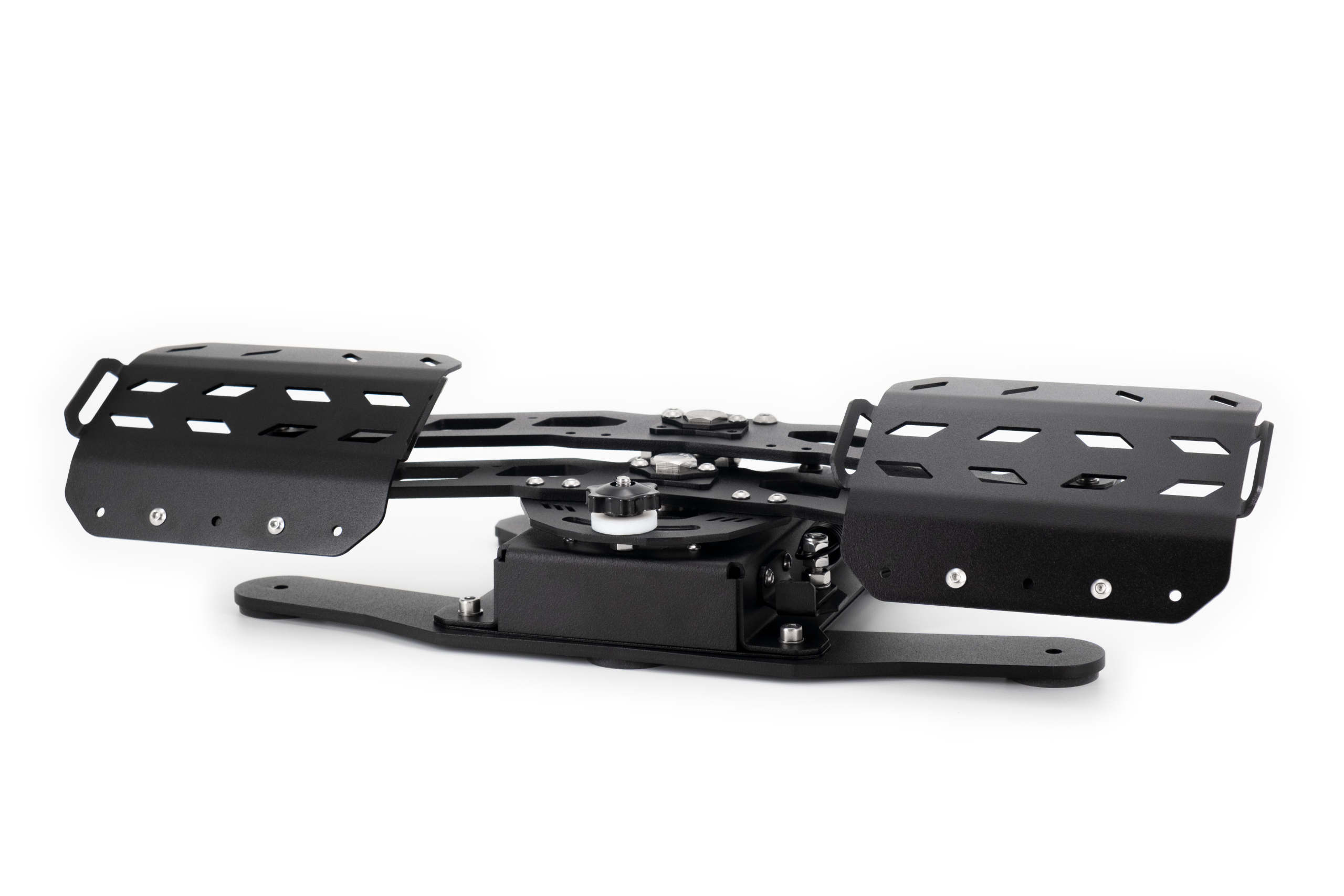

Шаг 17. Установка опор и крышки
| Наименование | Кол-во | Пакет |
| Винт DIN 912 M5x10 | 4 | М5 |
| Шайба DIN 125 5,3 | 4 | |
| Силиконовая опора | 4 | Прочее |
| Опора | 1 | |
| Опора малая | 1 | |
| Крышка нижняя | 1 |

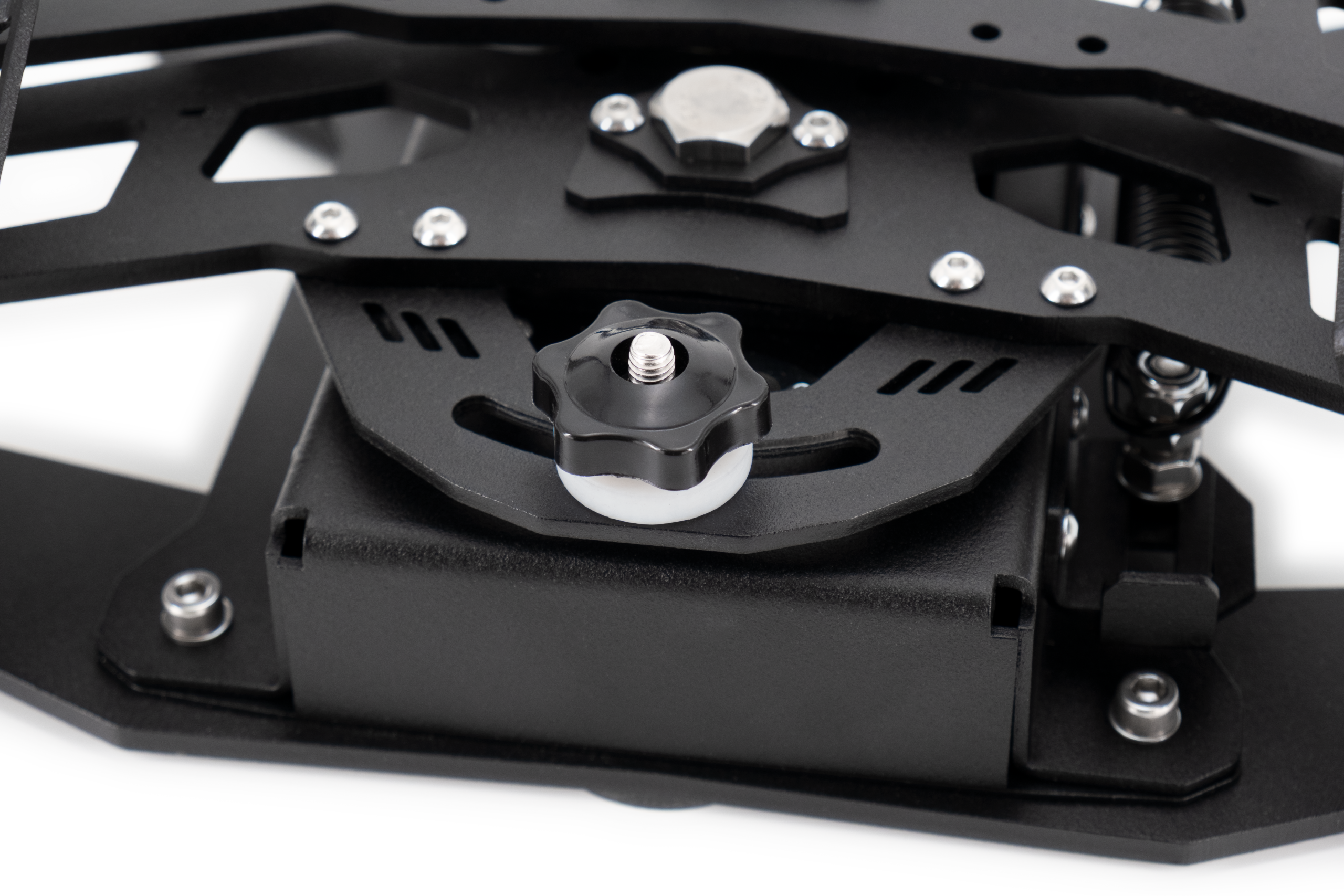

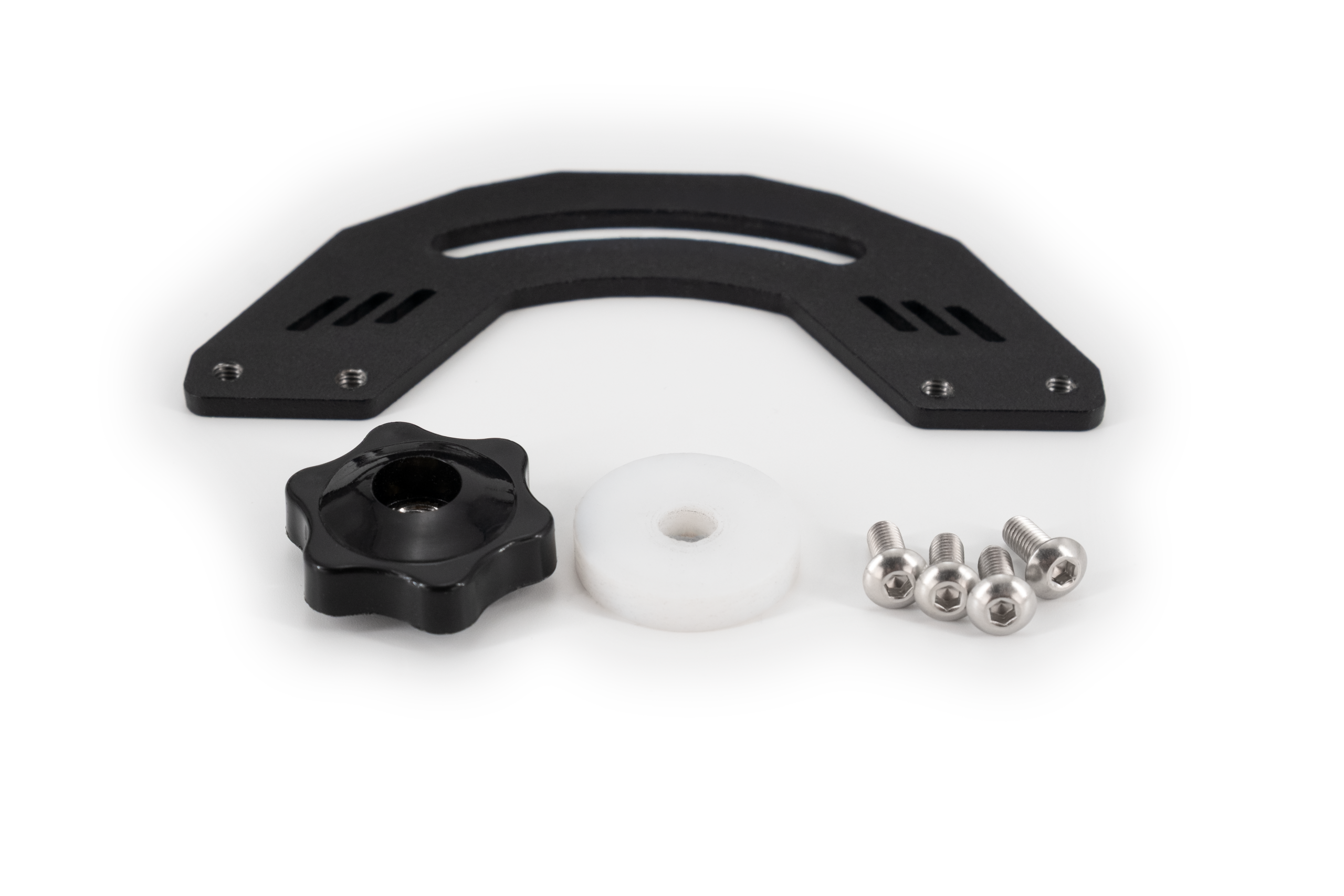

Шаг 18. Установка демпфера
| Наименование | Кол-во | Пакет |
| Винт ISO 7380 M4x10 | 4 | М4 |
| Пластина фрикциона | 1 | |
| Шайба фторопластовая D25d6h5 | 1 | |
| Гайка М6 шестилучевая | 1 | М6 |
Шаг 19: Настройка электроники
Если у вас возникнут вопросы, обратитесь к руководству пользователя или свяжитесь с поддержкой.
Приятных полётов!
Что входит в комплект BRD Divergent Vector?
комплект входят все необходимые детали для сборки педалей, включая крепёж, корпусные элементы и электронную часть. Также прилагается пошаговая инструкция и доступ к интерактивному гиду и необходимому ПО.
Насколько сложно собрать педали самостоятельно?
Если вы умеете пользоваться отвёрткой — справитесь без проблем 😉
Сборка занимает в среднем 1–2 часа и не требует пайки. Также доступна пошаговая инструкция с детальным описанием каждого этапа сборки.
Из каких материалов сделаны педали?
Основные элементы выполнены из прочного металла. Конструкция рассчитана на долгую эксплуатацию даже при активном использовании в симуляторах.
Поддерживаются ли настройки осей и чувствительности?
Да, вы можете настраивать чувствительность и калибровать оси
в нашем фирменном программном обеспечении «VPC
CADET Configurator».
Можно ли использовать педали Divergent Vector как самостоятельное устройство?
К сожалению, нет. Они предназначены для работы только как вспомогательное устройство к РУД BRD Impulse Throttle.
Если вы хотите приобрести доступные надежные педали в дополнение к другим РУС и РУД, то настоятельно рекомендуем обратить внимание на трех-осевые «BRD Divergent Rudder Pedals».
